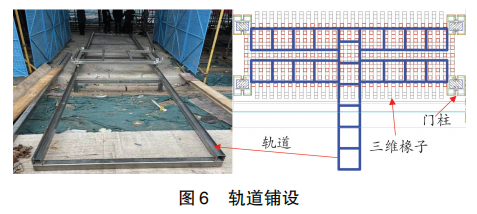

(１) 軌道鋪設:如圖6所示,整體軌道為“干”字型,軌道用30ｍｍ×30ｍｍ×3ｍｍ方管縱橫向焊接,橫桿在下、縱桿在上,為防止脫軌,在縱向邊緣用5ｍｍ×5ｍｍ×2ｍｍ小方管焊制防脫軌擋板,在高低跨處焊接支腿支撐,為了便于沿屋面Ｘ方向移動,在屋面下方焊接Ｘ向軌道,由Ｙ向軌道運輸至屋面下方,垂直方向調換位置進行運輸。
(１) 軌道鋪設:如圖6所示,整體軌道為“干”字型,軌道用30ｍｍ×30ｍｍ×3ｍｍ方管縱橫向焊接,橫桿在下、縱桿在上,為防止脫軌,在縱向邊緣用5ｍｍ×5ｍｍ×2ｍｍ小方管焊制防脫軌擋板,在高低跨處焊接支腿支撐,為了便于沿屋面Ｘ方向移動,在屋面下方焊接Ｘ向軌道,由Ｙ向軌道運輸至屋面下方,垂直方向調換位置進行運輸。
(２) 吊裝電動葫蘆安裝:選用荷載10ｔ的電動葫蘆,電葫蘆的位置應選在吊裝立柱連接板中心的位置,電葫蘆安裝在屋面懸桿上,采用螺栓及底座進行固定,并用安裝鋼絲繩防墜措施,防止電葫蘆滑落,電動葫蘆上應有限位裝置及緩沖裝置,以防止意外事故。
(３) 試吊和全面操作檢查:電動葫蘆安裝完畢后,對電動葫蘆進行試吊,試吊使用荷載為吊裝物件重量的1.5倍。試吊成功后報驗,并進行一次全面檢查,確保電氣裝置、電氣線路、限位裝置、額定電壓等都穩定正常運行。
單組鋼立柱椽子的吊裝：單組椽子通過轉運車運至安裝位置,電動葫蘆緩緩吊起構件,然后操作電動葫蘆垂直運至安裝位置,操作工站在支架上安裝構件。為減少電動葫蘆提升時間,４ 名操作工人同時站在4個角部進行螺栓安裝作業。構件與桁架下懸桿連接鋼板通過高強螺栓進行連接,通過雙向全站儀的復測,調節螺栓墊片調整立柱的垂直度。圖７單組立柱椽子吊裝如圖７所示,在單組構件起吊過程中,上、下作業層的安裝人員應協調一致,特別是上一層的安裝人員應注意構件吊裝過程中的垂直度和角度,防止單組構件在起吊過程中碰撞支架,也防止吊裝過程中吊帶摩擦屋頂主橫梁,下層作業人員不應在吊裝作業范圍下活動,同時注意上方墜落物品,禁止其他無關人員通行。
高強螺栓的栓孔采用比螺栓公稱直徑大0.2ｍｍ的量規檢查,分2次進行緊固。 初擰緊固到螺栓標準軸力(即設計預拉力)的60% ~ 80%,終擰時扭剪型高強度螺栓應將梅花卡頭擰掉,初擰、終擰均以從螺栓群中間向四周對稱擴散方式進行緊固。
